首頁 > 產品中心 > 蝶?? 閥 > D971X蝶閥軟密封電動D對夾中線蝶閥

產品概述零件材質 性能規范產品尺寸技術規范

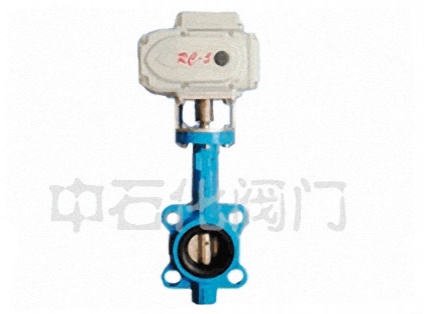

D971X對夾式電動軟密封蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動碟閥安裝在高空暗道，經過二位對夾式電動軟密封蝶閥對夾式電動軟密封蝶閥五通電磁閥控制操作方便，也可調節流量介質。流體阻力較小，中大口徑的氣動碟閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側碟板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，碟閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，其中硬密封碟閥為軟硬層疊式金屬片具有金屬硬密封和彈性密封的優點，在低溫情況下均具有優良的密封性能。

零件名稱	材料
閥體	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	各種橡膠、聚四氟
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

公稱通徑	DN(mm)	50~2000
公稱壓力	PN(MPa)	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
密封試驗	0.66	1.1	1.76
氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

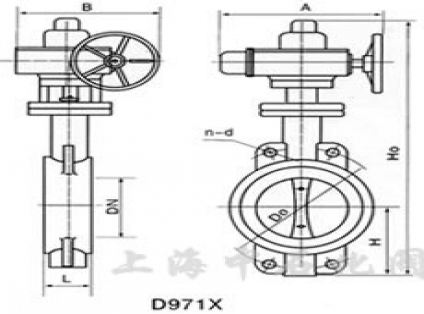

公稱通徑

結構長度(標準值)

外形尺寸（參考值）

連接尺寸(標準值)

0.6MPa

1.0MPa

1.6MPa

毫米

英寸

n-d

438

125

110

4-14

125

4-18

125

4-18

2 1/2

453

125

130

4-14

145

4-18

145

4-18

478

125

150

4-18

160

8-18

160

8-18

100

105

519

125

170

4-18

180

8-18

180

8-18

125

115

713

325

245

200

8-18

210

8-18

210

8-18

150

137

749

325

245

225

8-18

240

8-22

240

8-22

200

164

843

325

245

280

8-18

295

8-22

295

12-22

250

206

947

363

313

335

12-18

350

12-22

355

12-26

300

230

1013

363

313

395

12-22

400

12-22

410

12-26

350

248

1046

363

313

445

12-22

460

16-22

470

16-26

400

102

289

1135

363

313

495

16-22

515

16-26

525

16-30

450

114

320

1328

465

439

550

16-22

565

20-26

585

20-30

500

127

343

1226

546

431

600

20-22

620

20-26

650

20-33

600

154

413

1394

546

556

705

20-26

725

20-30

770

20-36

700

165

478

1534

546

556

810

24-26

840

24-30

840

24-36

800

190

525

1659

546

556

920

24-30

950

24-33

950

24-39

900

203

585

1748

617

706

1020

24-30

1050

28-33

1050

28-39

1000

216

640

1805

632

706

1120

28-30

1160

28-36

1170

28-42

1200

254

755

2035

632

706

1340

32-33

1380

32-39

1390

32-48

1400

279

910

2310

790

1338

1560

36-36

1590

36-42

1590

36-48

1600

318

1030

2845

868

1476

1760

40-36

1820

40-48

1820

40-56

1800

356

1140

3060

868

1476

1970

44-39

2020

44-48

2020

44-56

2000

406

1250

3350

965

1600

2180

48-42

2230

48-48

2230

48-62

注：如用戶需要閥門襯板橡膠等特殊要求，訂貨時請注明。
秩序的通知：
一、①d971x電夾式軟密封蝶閥產品名稱與型號II d971x電夾式軟密封蝶閥口徑d971x電夾式軟密封蝶閥配件，我們?yōu)槟_的選擇。
二、如果設計單位已經選擇該公司的d971x電夾式軟密封蝶閥，請按軟密封蝶閥直接向我司銷售部訂購的d971x電動折疊型。
三、當運用的場合非常重要或環境更為復雜，請盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
感謝您訪問我們的網站【http：/ / www.zshvalve .com ]，如果你有任何問題。你可以打電話給我們，我們會盡力為你提供優質的服務

D971X電動蝶閥:GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999
